Aplikasi / Pembatas Gaya Atau Beban Atau Torsi

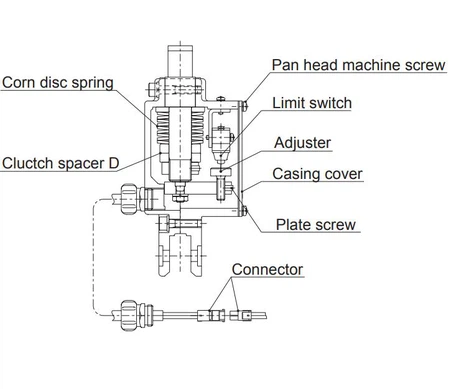

Gambar 1. Perlindungan kelebihan beban dengan pegas cakram atau ring Belleville

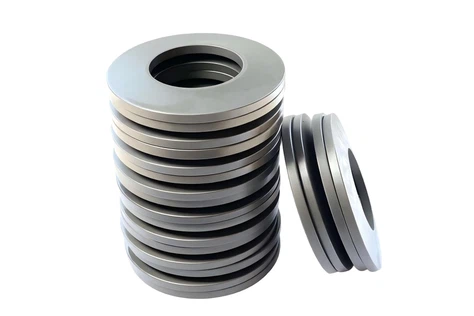

Pegas cakram, juga disebut mesin cuci Belleville, terutama digunakan pada pembatas beban berlebih untuk unit pengangkat atau kerekan rantai listrik.

Ketika beban diterapkan antara Plunger dan Casting, Plunger bertindak untuk menekan pegas cakram atau ring Belleville.

Saat pegas Belleville terkompresi, Pengatur yang terpasang pada Lengan Plunger bergerak menuju Sakelar.

Jika bebannya cukup besar, pegas akan cukup menekan agar Penyetel dapat menggerakkan Sakelar.

Saat Sakelar diaktifkan, sirkuit kontrol kontaktor pengangkat alat pengangkat akan putus.

Bahan yang Tersedia:

●Baja Karbon:

51CrV4 (1.8159 / 6150)

●Baja Tahan Karat Seri SUS300:

SUS301 (1.4310)

SUS304 (1.4301)

SUS316 (1.4401)

●Baja Tahan Karat Pengerasan Curah Hujan:

Baja Tahan Karat 17-7PH (1,4568)

●Baja Tahan Karat yang Stabil Secara Termal:

X22CrMoV12 1 (1,4923)

●Baja Tahan Karat Suhu Tinggi:

Inkonel 718 (2.4668)

Inkonel 750 (2.4669)

Nimonik 90 (2.4969)
